装置功能:
1、学习和掌握CO2的P-V-T关系曲线测定方法和原理；
2、观察CO2临界乳光现象、整体相变现象、气-液两相模糊不清现象，增强对临界状态的感性认识和热力学基本概念的理解；
3、测定CO2的PVT数据，在P-V图上绘出CO2等温线；
4、学会活塞式压力计、恒温器等热工仪器的正确使用方法。
二氧化碳PVT曲线测定虚拟仿真系统主要配置
精密加工电镀本体、玻璃阻容器管和玻璃水套、活塞式压力计、恒温水浴，温度传感器、PID调节控温、高精度PID调压模块电路、高品质铝合金型材框架。
水：自带蓄水箱。
电：电压AC220V，3kW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
二氧化碳PVT曲线测定虚拟仿真系统技术参数
1、操作条件：不大于50℃，不大于10MPa。
2、高压容器用45号钢一次性加工成型，表面采用镀铬处理。
3、玻璃毛细管：承压≤10MPa，长度600mm。
4、玻璃夹套：带刻度，温度传感器测口。
透明有机玻璃保护罩，φ250×760mm
5、活塞式压力计：检验压力范围0-60MPa，可设定最高压力。
6、指针式压力表：范围0-10MPa，精度0.4%FS。
7、温度传感器：Pt100，显示分度0.1℃。
8、恒温水浴：无氟环保制冷，带循环泵，温度范围-5～100℃，控温精度0.1℃。
9、额定电压：220V，总功率：3kW。
10、外形尺寸：1200×500×1700mm，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
11、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
系统功能
1.认知设备
注：该实验全部需用装置已如数还原至虚拟仿真系统内。
1、学习和掌握CO2的P-V-T关系曲线测定方法和原理；
2、观察CO2临界乳光现象、整体相变现象、气-液两相模糊不清现象，增强对临界状态的感性认识和热力学基本概念的理解；
3、测定CO2的PVT数据，在P-V图上绘出CO2等温线；
4、学会活塞式压力计、恒温器等热工仪器的正确使用方法。
二氧化碳PVT曲线测定虚拟仿真系统主要配置
精密加工电镀本体、玻璃阻容器管和玻璃水套、活塞式压力计、恒温水浴，温度传感器、PID调节控温、高精度PID调压模块电路、高品质铝合金型材框架。
水：自带蓄水箱。
电：电压AC220V，3kW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
二氧化碳PVT曲线测定虚拟仿真系统技术参数
1、操作条件：不大于50℃，不大于10MPa。
2、高压容器用45号钢一次性加工成型，表面采用镀铬处理。
3、玻璃毛细管：承压≤10MPa，长度600mm。
4、玻璃夹套：带刻度，温度传感器测口。
透明有机玻璃保护罩，φ250×760mm
5、活塞式压力计：检验压力范围0-60MPa，可设定最高压力。
6、指针式压力表：范围0-10MPa，精度0.4%FS。
7、温度传感器：Pt100，显示分度0.1℃。
8、恒温水浴：无氟环保制冷，带循环泵，温度范围-5～100℃，控温精度0.1℃。
9、额定电压：220V，总功率：3kW。
10、外形尺寸：1200×500×1700mm，外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
11、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
系统功能
1.认知设备
注：该实验全部需用装置已如数还原至虚拟仿真系统内。
操作者在此模块，鼠标点击想要认识的设备，场景中便会提示出关于该设备详细的介绍。

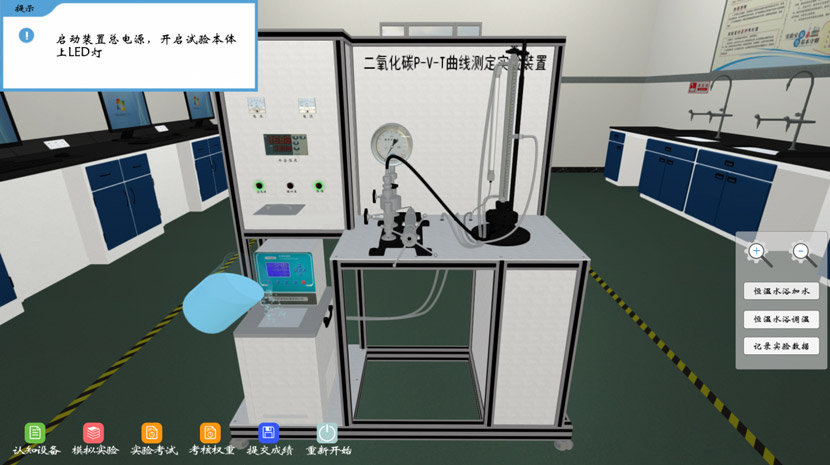

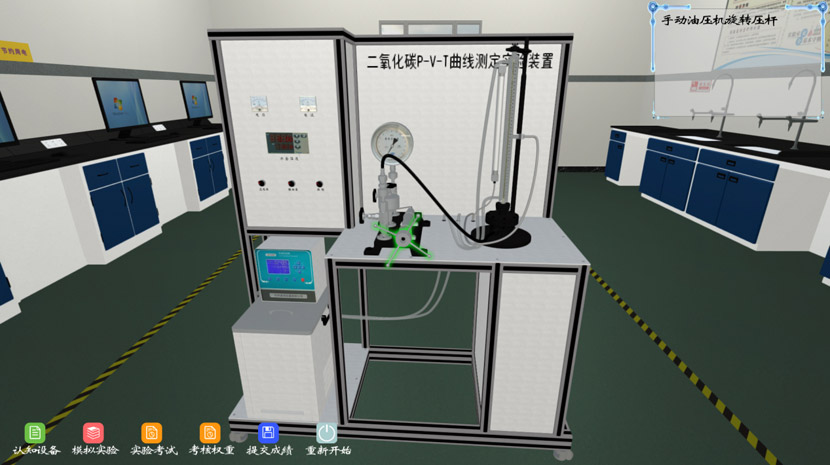

虚拟仿真系统中重要的板块除了认识这些设备原理外，还需要进行模拟实验，现实中由于设备的缺乏，使学生们接触到实验设备的情况越来少之，虚拟仿真系统便成功的解决了这一窘迫，操作者可以在仿真场景中进行二氧化碳PVT曲线测定实验，操作过程中，系统会根据对应流程，进行提示，引导操作者顺利完成实验。
